客戶問題

某汽車輪轂生產商許多大型的主機廠生產汽車輪轂。現在他們接到某著名的汽車廠家一個輪轂生產項目?？蛻羰撬麄兊睦峡蛻簦马?xiàng)目是一個大單，但是客戶要求他們提供全面的檢測報告，以證明生產合格性，其中包含大量的曲面輪廓度的檢測要求，甚至有2毫米R角處的曲面輪廓度檢測要求。如果無法提供滿足要求的檢測報告，大單無異于一把大刀，如果接不住，不但會錯失新項目，已有的合作也可能被收到影響。

現有解決方案的缺陷

他們目前的檢測設備主要是三坐標和關節臂。三坐標單點測量在檢測一些形位尺寸檢測方面可以完成，但是客戶要求檢測大量的曲面輪廓度，顯然三坐標效率低下無法勝任。另外，他們的關節臂雖然帶有掃描頭，但是只是一條激光線，掃描效率較低，而且無法一次掃描得到完整的數據，即便蛙跳也還有很多數據采集不到。

三維掃描現場

我們的解決方案

當他們邀請我們過去進行掃描，我們采取的方案是使用creaform的handyscan700掃描儀進行掃描。我們掃描數據的完整性讓他們十分震驚，幾乎沒有任何缺失的得到了他們產品的三角網格模型。要知道數據的完整性，就意味著他們可以完成廠家的所有檢測要求。

完整的掃描數據

 全面的檢測報告

之后，他們提供了三個基準要求我們將掃描數據和數模進行對齊。我們用的三維檢測軟件polyworks，在分分鐘就完成匹配對齊，并出具彩圖對比報告。此后，根據他們的要求一項一項的進行檢測，完成了他們苛刻的曲面輪廓度檢測要求。

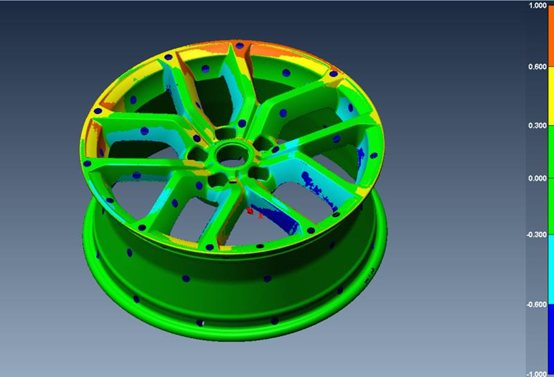

彩色對比圖

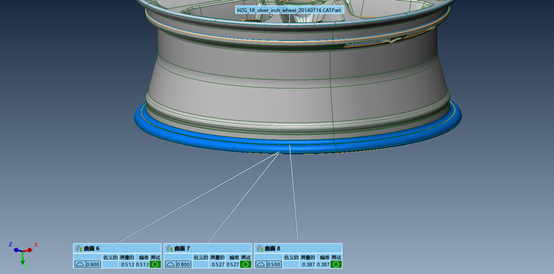

曲面輪廓度檢測
