3D掃描通常是逆向工程復雜零件的第一步。逆向工程的最終目標通常是創建用于客戶設計系統的3D CAD(計算機輔助設計)模型。使用Geomagic,PolyWorks,SOLIDWORKS,VXelements的軟件,我們能夠提供從3D掃描數據生成的幾種不同類型的模型。

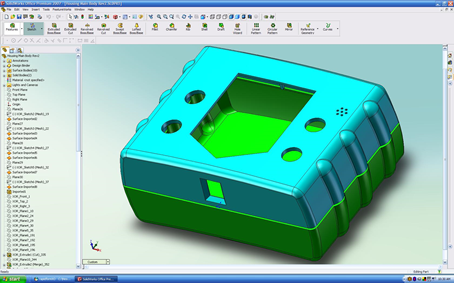

參數模型由原始幾何特征,修剪曲面,圓角和半徑組成。使用傳統的實體建模技術(如草圖繪制和擠出)開發幾何圖形,使用底層掃描數據作為參考。整個模型歷史記錄在完成后轉移到Solidworks中,以便于將來的設計更改。
文件格式: Solidworks(sldprt)

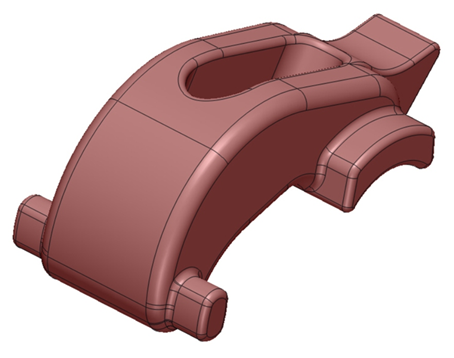

基于特征的模型由原始幾何特征,修剪曲面,圓角和半徑組成。使用傳統的實體建模技術(如草圖繪制和擠出)開發幾何圖形,使用底層掃描數據作為參考。導入到客戶CAD系統后,可以提取原始要素幾何 ?;谔卣鞯哪P团c參數模型之間的唯一區別是參數模型包含模型歷史,而基于特征的模型則不包含。
文件格式: iges,step,parasolid,Solidworks(sldprt)

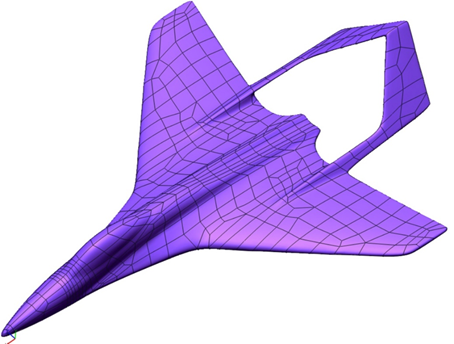

使用平滑NURBS曲面片的被子開發快速曲面模型,所述曲面片被“收縮包裹”到多邊形網格上以創建適合導入CAD的模型。在CAD導入時,曲面被編織在一起以形成靜態或非參數實體??焖俦砻婺P瓦m用于高度復雜的形狀,如有機形式,藝術和雕塑或復雜的鑄件。對于具有許多幾何特征的機械部件,通常不建議使用此技術。
文件格式: iges,step,parasolid,Solidworks

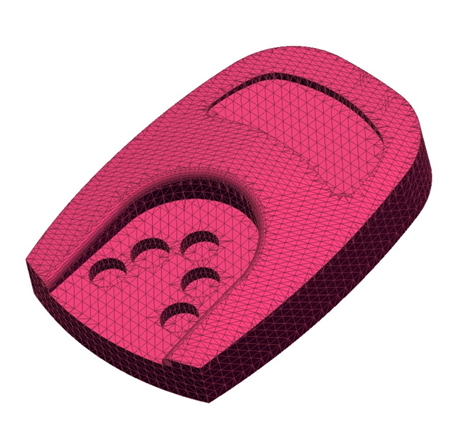

多邊形網格可以是3d掃描或逆向工程項目的起點或最終結果。今天大多數掃描儀的原始數據導出為STL或OBJ格式的多邊形網格。這些數據集通常用作CAD建模的起點。然而,值得注意的是,大多數3D打印機都使用STL格式的多邊形網格進行操作。該網格必須“防水”,沒有孔或缺陷。因此,必須對原始掃描數據進行一定程度的后處理,以生成可打印文件。
文件格式:STL,OBJ,VRML,PLY
中顯恒業利用各種設備提供3D掃描服務:
Creaform HandyScan 700、Creaform MetraScan/PROBE、Creaform GoScan、Creaform MaxShot
三維逆向軟件:
VXmodel、Geomagic Design X、Catia、Solidworks
