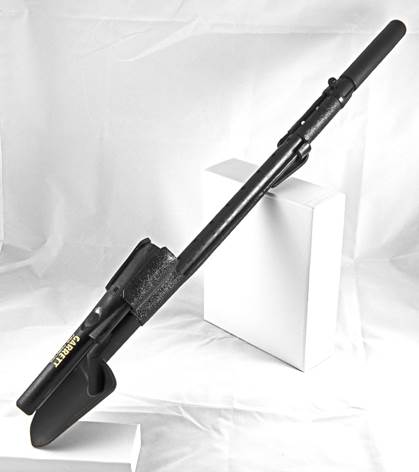

便攜式鏟子帶有金屬探測裝置，原型由拼接的現成部件組成。雖然這個原型的功能足以分析概念驗證階段的某些因素，如形狀、適合度和功能，但客戶希望開發一些定制功能，并為未來的生產設計模型。

3D掃描的優勢

使用CREAFORM掃描儀能夠單獨掃描每個裝配部件,然后通過軟件實現單個零部件的虛擬裝配。這些掃描數據將作為逆向設計創建每個組件的參照模型,同時結合實際行業要求提供定制化的設計開發。

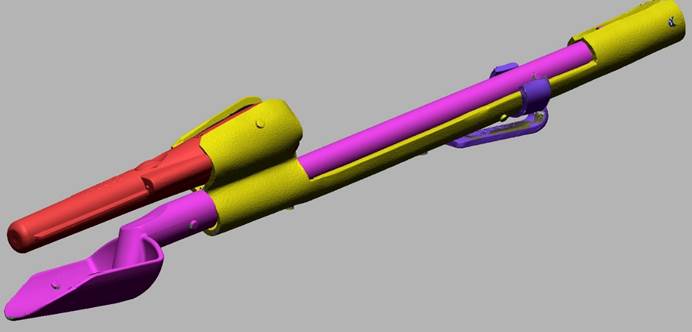

掃描數據

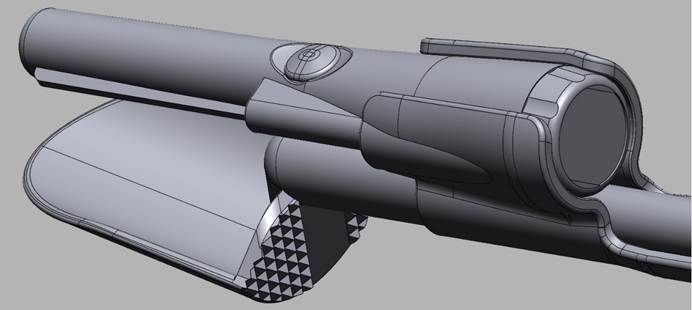

逆向CAD

配合3D打印機做產品試制裝配

一旦CAD模型確定下來，這個過程的下一個階段就是使用中顯的3D SYSTEMS 3D打印機打印新設計的原型。鏟斗頭、主殼體和皮帶夾采用數字ABS材料打印，而圓管和抓地力則從別處批量采購。通過將現有的零件安裝到打印零件上，確定合適度和裝配間隙。

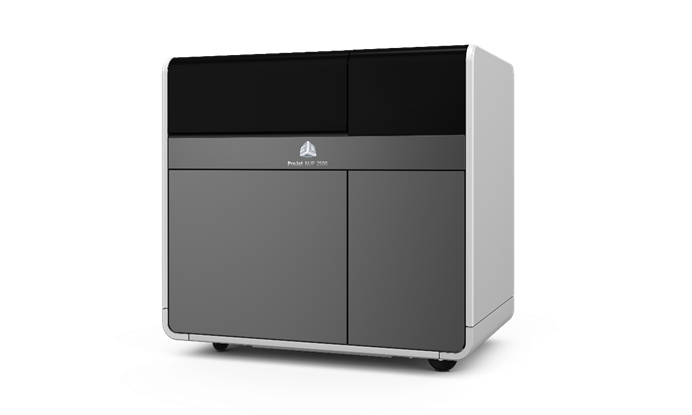

3D SYSTERMES 3D打印機

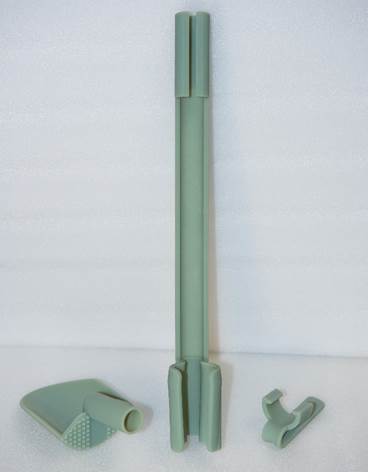

3D打印樣件

Creaform HandySCAN 700手持式三維激光掃描儀比傳統手測加拍照的方法具有如下優勢：

• 速度快，幾分鐘就可以完成掃描。

• 數據完整，handyscan 700可以360度無死角的獲取手柄位置的三維表面數據。

• 精度高，以0.03mm的精度1:1的生成三角網格模型。

• 逆向工程軟件Geomagic designX，加快了后期設計進度，原來一周的逆向設計工作，只需要兩天就可以完成。
