隨著工業行業的快速發展，近幾年城鄉、公路、鐵路、煤礦等的建設加速了機械設備的飛速發展。陜西某煤礦希望通過三維掃描儀獲取采煤設備齒輪的三維數據，通過逆向工程手段獲取礦用過渡齒輪的三維數模，便于后期大批量生產。

客戶的問題

1.礦用過渡齒輪是機械設備重要組成部分，關系著工程建設和人身安全，所以客戶對產品的精度要求非常高。

2.礦用過渡齒輪體積較大形狀復雜，凹凸結構多，形狀不規則且棱角多等特征，給掃描工作帶來很大難度。

3.使用傳統的測量方法(如二次元、卡尺、三坐標等)十分的繁瑣、耗時，而且不易對齒輪整體結構進行準確、快速地測量、檢測。

我們的方案

礦用過渡齒輪生產過程中會出現誤差，由于傳統的測量方法，所獲取的數據有限且不能準確地測量出打樁機齒輪棱角面的三維數據，使用CREAFORM手持式三維掃描儀快速掃描獲取齒輪的三維數據，速度快、操作方便且耗時較短，且數據精度極高，達到客戶的掃描需求，成功解決客戶所面臨的問題.

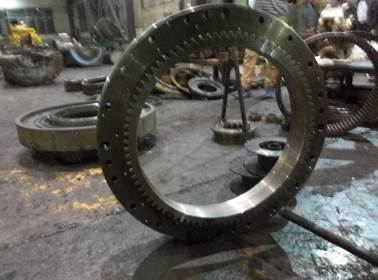

掃描現場

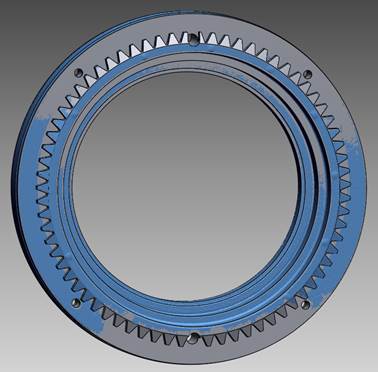

掃描數據

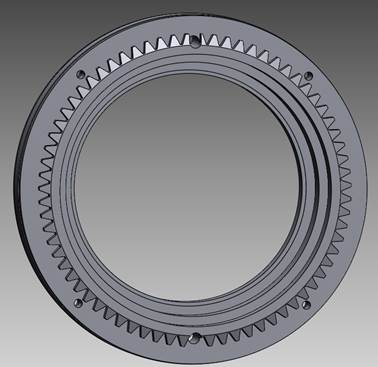

逆向設計結果

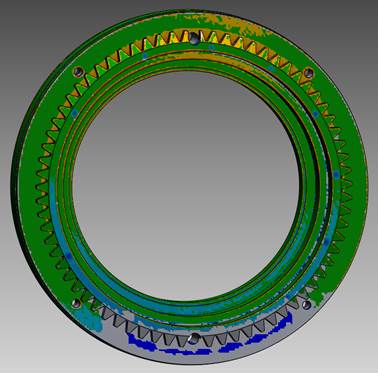

檢測逆向結果

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
