問題

在更新車身設計時，賽車隊將需要知道新的幾何形狀將如何影響在運動時車輛周圍的空氣流動。風洞測試一直是耗時且昂貴的努力。

傳統方法

傳統上，賽車團隊必須將他們的汽車用卡車駕駛到他們可能進入風洞的位置。抵達后，每小時獲得入場費的典型費用可能在每小時5000元以上，而且需要耗費兩天的時間，用一整天的時間來進行測試，這是一個非常昂貴的過程。

CREAFORM解決方案

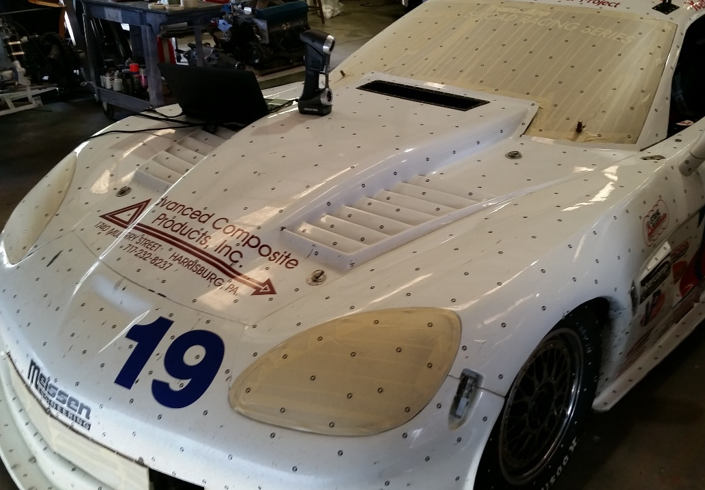

中顯恒業可以采用Creaform 3D掃描汽車并創建3D模型，可以使用流體流動分析軟件以數字方式復制實際風洞測試。該項目的首選掃描儀是Creaform的HandySCAN 700。

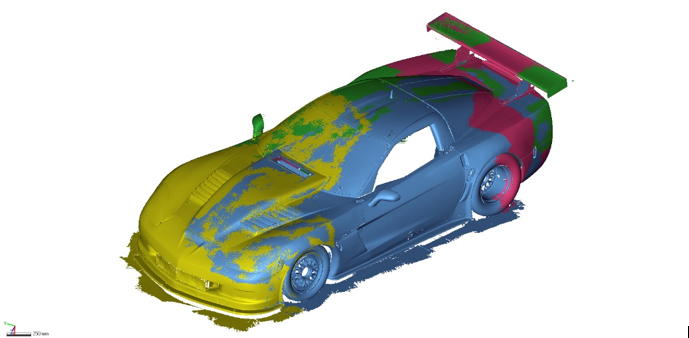

汽車被掃描到Creaform的VX Elements采集軟件中，捕獲的數據直接輸出為三角網格。

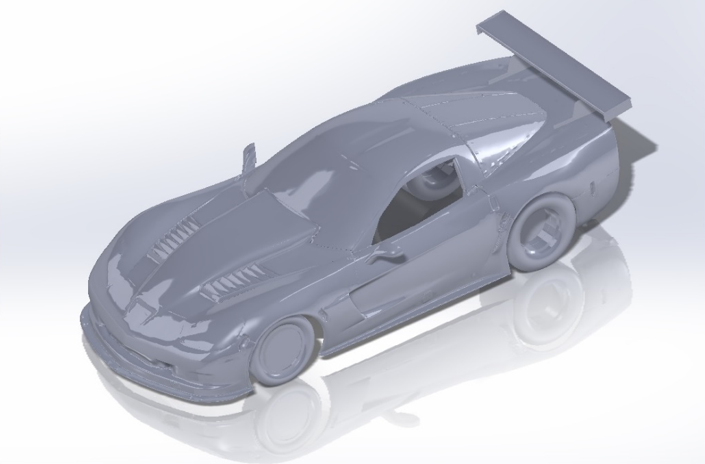

然后將該網格導入到Geomagic的Design X逆向工程軟件中，其中Design X的曲面構建功能用于生成可用于分析的CAD文件。

導出的3D模型，通過氣流模擬軟件運行。將該模擬數據與風洞測試公司之前在實際風洞試驗期間先前收集的數據進行比較。在觀察結果的相似性后，確定中顯恒業提出的方法是可接受的替代方案。

CREAFORM的優勢

典型的風洞試驗將花費5萬元以上，耗費工程團隊進行一整天的時間，以及運輸車輛進出風洞位置的成本?，F(xiàn)在只需經過數次掃描掃描，就可以收回購買三維掃描儀的初始成本。如果團隊將此過程由第三方作為服務進行，則節省和便利也很明顯。

3D掃描方法的另一個好處是客戶可以持續訪問其汽車的真實幾何形狀。如果某些測試需要重新運行，可能需要添加/更改功能，這可以在客戶方便時完成。
