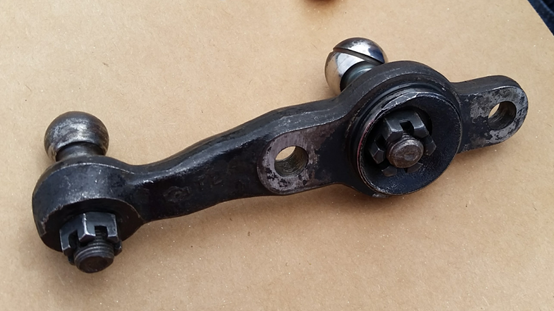

車主看到這輛Datsun 240z時，它已經被閑置在倉庫里落灰很久，車況不算理想，開到90km/h的速度就像要散架一樣。買下這輛車之后，只是偶爾開出去遛彎，隨著磨合程度加深他逐漸意識到車子在靈魂深處是渴望上路的，但隨著汽車?yán)匣?，關鍵部件磨損和損壞，因此需要更換Datsun 240Z轉向臂。

傳統上，這些部件上的幾何形狀必須通過人工手動測量，留下很大的人為誤差空間，因此需要大量的反復試驗和手工擬合。這種情況下，中顯工程師通過三維激光掃描儀采集磨損部件的三維信息，并提取關鍵幾何形狀以用于制造新的幾何形狀。

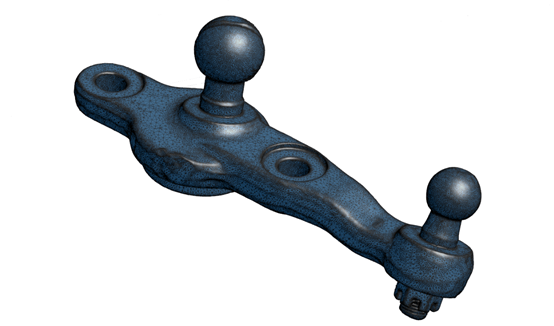

掃描數據

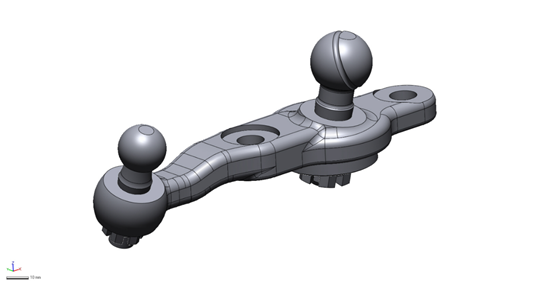

CAD數模

通過使用Geomagic Design X的逆向工程軟件，可以快速的將掃描數據逆向創建出CAD模型，并通過得到的CAD文件進行生產，從而替換掉破舊的Datsun 240Z轉向臂。

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到 1 千克。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在 2 分鐘內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
