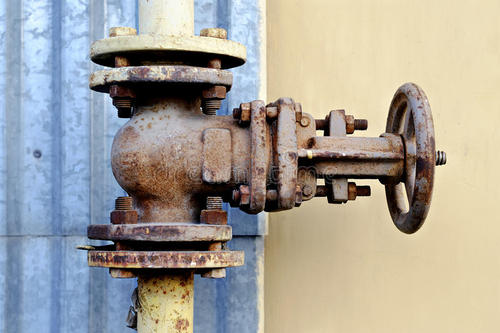

由于閥門裝在戶外的管道上，長期裸露在外，閥門的外表容易被腐蝕，因此客戶需要設計閥門的防護罩，延長閥門的使用壽命。中顯工程師推薦客戶通過三維掃描的手段獲取高精度三維數據，通過逆向的手段獲取閥門的三維數模，然后通過閥門的三維數模設計閥門防護罩，便于后期批量生產，進一步擴大市場占有率。

客戶的問題

閥門部件體積較小而又復雜，凹槽死角陰影較多，客戶需要測量出部件整體三維數據且客戶要求速度快、精度高，傳統測量測量方法對于工件的不規則弧面和凹槽部分無進行法有效測量，且耗時較長、浪費過多的人力物力資源，無法滿足企業發展以及市場需求。

客戶希望需引進新型測量技術，邀請北京中顯工程師去做演示，以解決客戶所面臨的難題。

我們的方案

閥門部件體積較小而又復雜，客戶要求掃描精度高速度快，CREAFORM三維掃描儀是目前工業領域認可度很高的三維掃描儀機型，其優勢在于掃描精度高、速度快、穩定性強等特點。

借助我司全新的三維掃描技術來獲取閥門部件的三維數據?？梢杂行У販p少誤差，提升整體掃描精度，操作簡單且效率更高。

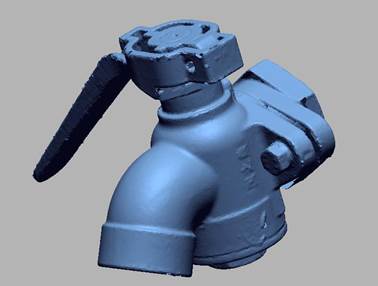

掃描數據

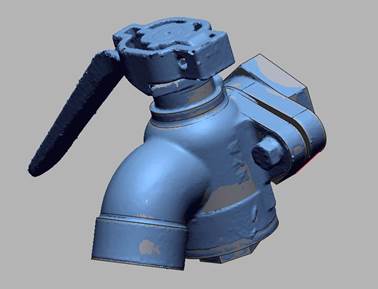

逆向設計結果

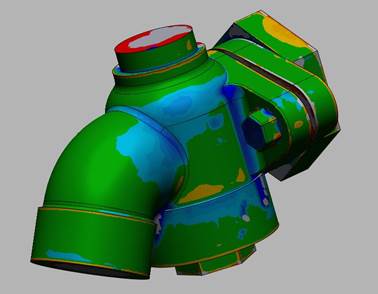

檢測逆向結果

CREAFORM HandySCAN BLACK Elite的三大特點

1.可靠性、分辨率

不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀 和部件都可在測量期間移動，且可以確保掃描高質量。

• 精度：0.025 mm

• 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

• 驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

• 細節高分辨率

2.便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部 跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

• 輕量：0.94 kg (2.1 lb)

• 自定位和動態參考

• 可裝入手提箱

• 將其帶到任何所需的地方

3.更快的 3D 掃描流程

HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

• 直接可用的文件

• 高測量速率：高達 1,300,000 次測量/秒

• 11條激光十字線，掃描區域廣

• 快速安裝：安裝運行可在2分鐘內完成
