問題挑戰

一家公司想要想要制造一種來自歐洲的小型傳統漁船。他們得到了一個已經廢棄的木質漁船，長約8米，這艘船雖然船體結構簡單，但是有圓潤的船頭和船尾，具有高承載能力和良好的航行性，特別是在洶涌的大海上?，F(xiàn)在該公司要逆向這艘漁船，在生產塑料船，用于海景觀光。

傳統方案

逆向之前首先需要對船體進行測量。對于這樣大的船體傳統可選擇的測量方案很少，一般會用激光跟蹤儀、全站儀等測量設備。這些測量設備的問題上是，只能一個一個單點的進行測量，整個船體測量下來會耗費很長的時間。

中顯方案

為此，我們提供了新的解決方案，只需要用creaform maxshot 3d攝影測量系統，即可快速準確的獲取所需關鍵點位的數據。具體過程如下：

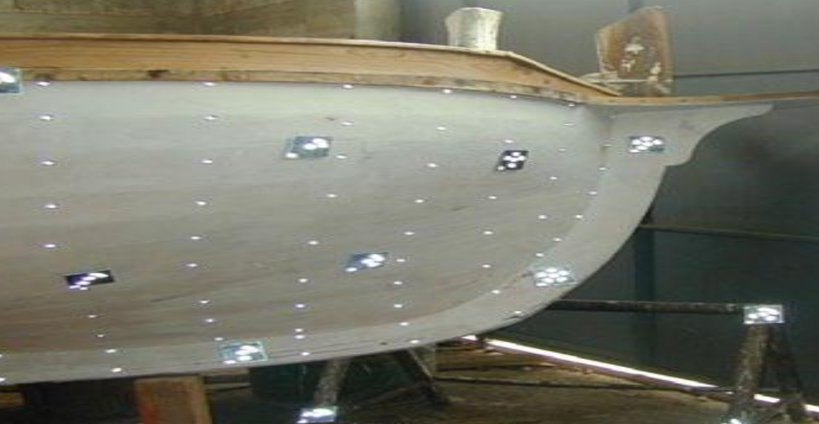

步驟一：我們?cè)诖w上粘貼了大約300個參考點標記點，這些點分成一組一組按照相應的曲線排列，以限定船體的形狀。

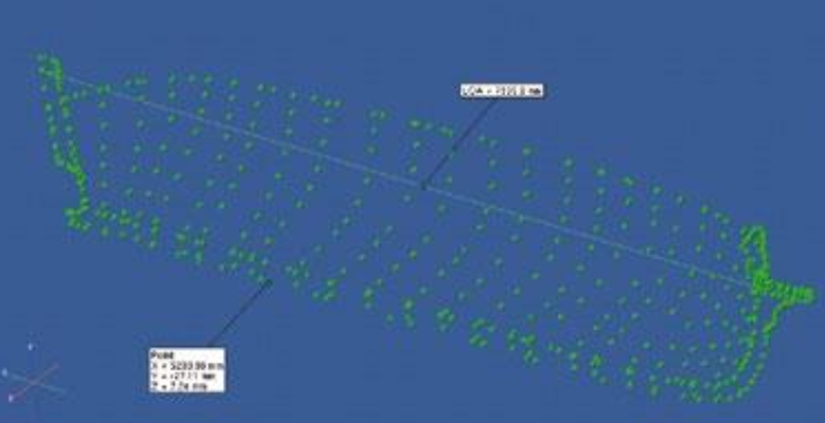

步驟二：然后用Creaform的Maxshot 3D攝影測量系統，從各個方向的拍攝若干圖像，軟件將會準確的記錄所有標記點所在的位置坐標。因此這三百多個點，就構成了船體的點云。

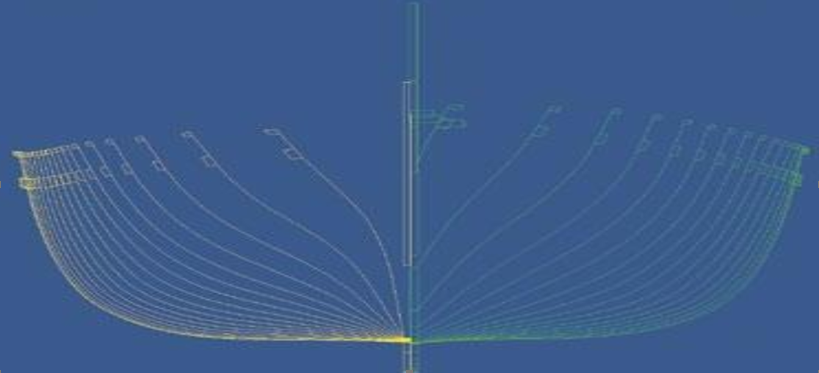

步驟三：將定位目標點的數據導出到cad軟件中，將在一條取消上的點鏈接起來，構成曲線。

步驟四：在曲線的基礎上，構造曲面，生成完整的船體。完成其他細節構建之后，就可以用于開模生產了。

優勢特點

Maxshot攝影測量的優勢特點如下：

• 高精度: 尺寸在 2 到 10 米之間的零部件的測量精度可提高 40%，精度誤差高達0.015mm/m.

• 自動反饋測量質量: 激光投影框的測量畫面上有 GO/NO-GO 的反饋信息

• 更多時候只需一個傳統相機: 專為攝影測量應用設計。

• 大幅提升用戶舒適度: 重量是傳統攝影測量設備的 50％。
