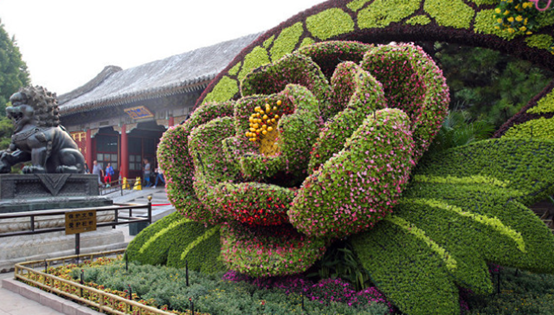

每到節日盛會，現在隨處可見各種各樣惟妙惟肖的立體花壇，比如每年天安門廣場的巨型花籃就是典型的代表。立體花壇是指運用一年生或多年生小灌木或草本植物種植在二維或三維的立體構架上，形成的植物藝術造型，是一種園藝技術和園藝藝術的綜合展示。

問題挑戰

立體花壇的建造一般是這樣的：先要有一個制作一個小的樣品，讓后測量樣品上的各個點位尺寸，生成骨架圖，然后放大到數米的大小，用鋼筋打造立體花壇的骨架，蒙皮之后再把花卉放在相應的位置上，生成整體的立體花壇。

 然后立體花壇很多是仿動物、花朵、樹木、人物的造型，這些造型形態各異，表面為異型曲面，為尺寸測量造成了極大的困難。

 傳統方案

傳統尺寸測量只能是用尺子、皮尺等手測工具，測出關鍵維持的尺寸，然后將這些尺寸信息給建造人員，建造人員根據這些不完全的數據，搭建骨架。然而這種方式出現的問題是，因?yàn)樘峁┑臏y(cè)量數據不完全，有時候也不準，導致搭建出來的骨架和設計的樣品不現象，出現畫虎不成反類犬的狀況。

 中顯方案

有一個客戶，他們需要我們通過三維掃描技術，為他們做一個牡丹造型的骨架圖。我們的技術人員很容易就解決了他們的問題。具體步驟如下：

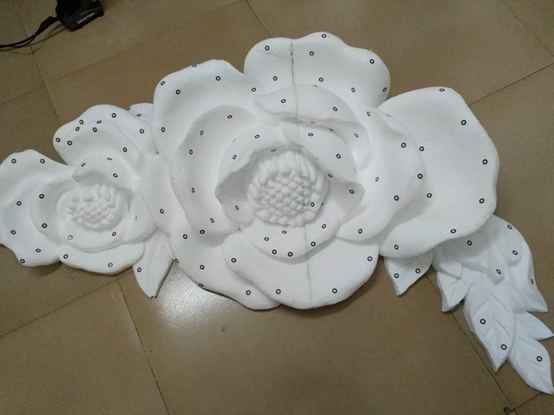

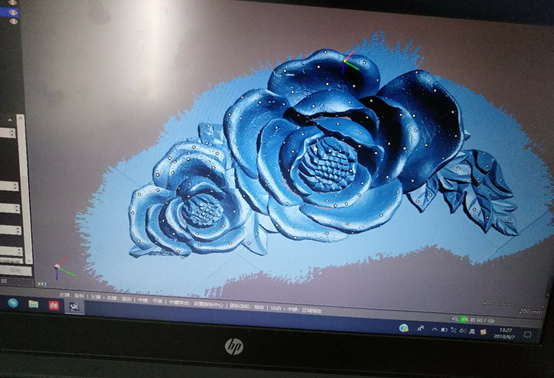

步驟一：用creaform handyscan 700三維掃描儀，對他們提供的泡沫制作的牡丹樣件進行掃描，獲得全部的三維掃描數據，去掉冗余數據之后，存為stl的三角網格模型。

步驟二：將三角網格模型導入GEOMAGIC后處理軟件，進行坐標系擺正，并且放大至實際建造的尺寸。

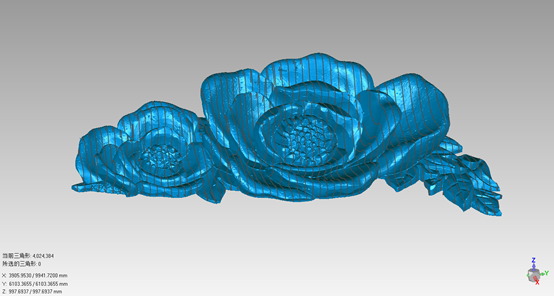

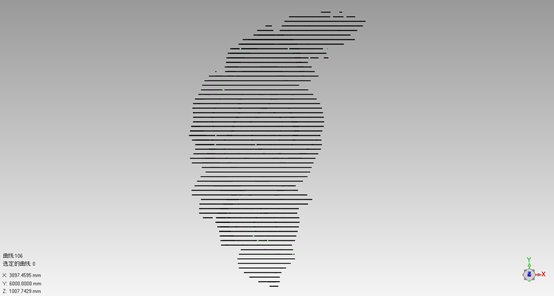

步驟三：在牡丹模型上，提取各個位置所需要的骨架線。因?yàn)榍懊孢M(jìn)行了坐標系的擺正和模型放大，因此所得到的骨架線，就是可以直接用于實際生產的數據。

步驟四：客戶得到我們的骨架線，之后直接交付生產方，他們可以根據骨架線用鋼筋彎折機，彎成相應的形狀。

將這些彎折好的鋼筋骨架，一層一層搭建好即可。彎成蒙皮之后，就可以放置花卉了。

優勢總結：

我們的三維掃描相對于客戶傳統的粗放式的測量，有著無可比擬的優勢：

我們能采集完整的外形數據，以0.03mm的精度，生產stl模型，因此可以提取任意截面的骨架線。

生成的骨架線直接為igs的格式，直接用于鋼筋彎折機器，一次成型。

整個過程中，將數天的工作量，在數小時之內完成。對于往往需要根據節假日趕工期的立體花壇建造來說，無疑效率就是金錢。
