問題挑戰

巖層在受力情況下所出現的裂縫趨勢走向，是地質研究的重要部分，這些研究成果對于預測地震具有重大幫助。我們的一個客戶為某地質勘探研究單位想要在實驗室獲得巖層受壓裂變的趨勢，但是苦于之前一直沒有有效的測量方法。他們接觸到三維掃描技術之后，給他們提供了一個思路，但是能否成功得到研究成果還是未知之?dāng)?shù)。

后來客戶親自來到我公司和技術工程師進行了交流，以及掃多個樣件，并通過三維檢測軟件，輕松實現了他們以往認為復雜的數據檢測結果，得到了客戶的贊嘆。我們不妨來看一下這個案例帶給我們的諸多技術細節，或許能給您帶來啟示和幫助。

傳統方法

客戶給我們的巖層樣本是一個圓柱塊，在圓柱的圓柱的上下兩端加壓力，直到巖塊裂開，這個時候需要測量巖塊兩半的裂面和圓柱中心面之間每個位置的偏差。因?yàn)榱衙媸钱愋魏碗S機的，而中心面又無法直接被定位的，而且更困難的是裂開的兩半測量數據需要和沒有裂開的時候保證同一個坐標系，所以傳統的測量方式幾乎不能完成測量。

中顯方案

然而這在傳統測量手段下看似困難重重，借用我們的三維掃描技術卻可以輕松解決。

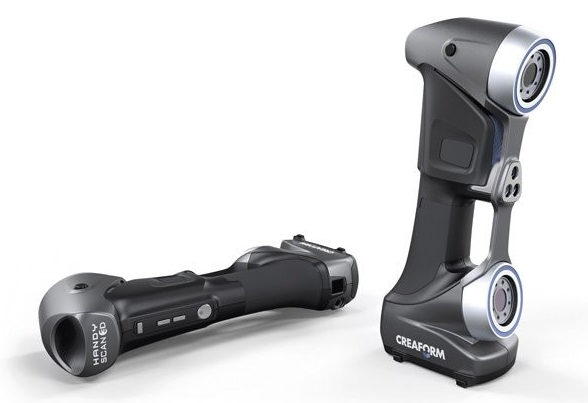

Handyscan 700掃描儀

第一步：我們Creaform Handyscan 700三維激光掃描儀在巖塊沒有裂開的時候進行掃描，我們?cè)趲r塊上貼了足夠的標記點定位，這些標記點，在巖塊裂開只有依然可以和原始坐標系保持一致，因此輕松解決了前后坐標系統一的問題。

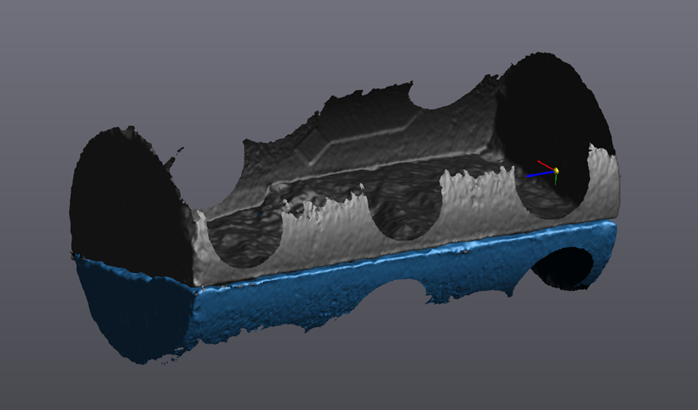

統一坐標系的掃描數據

第二步：在巖塊加壓裂開之后，我們?cè)賹?duì)兩塊分別進行掃描，得到完整的數據。

第三步：根據掃描數據，在裂面附近構建中心圓柱面。

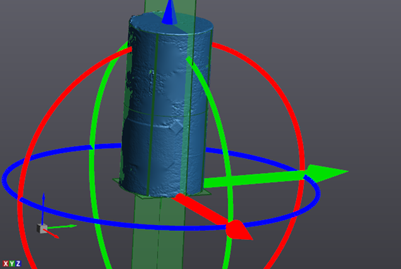

構建圓柱中心面

第四步：分別將兩個裂面數據和中心圓柱面進行對比，出色差圖和點位偏差報告。

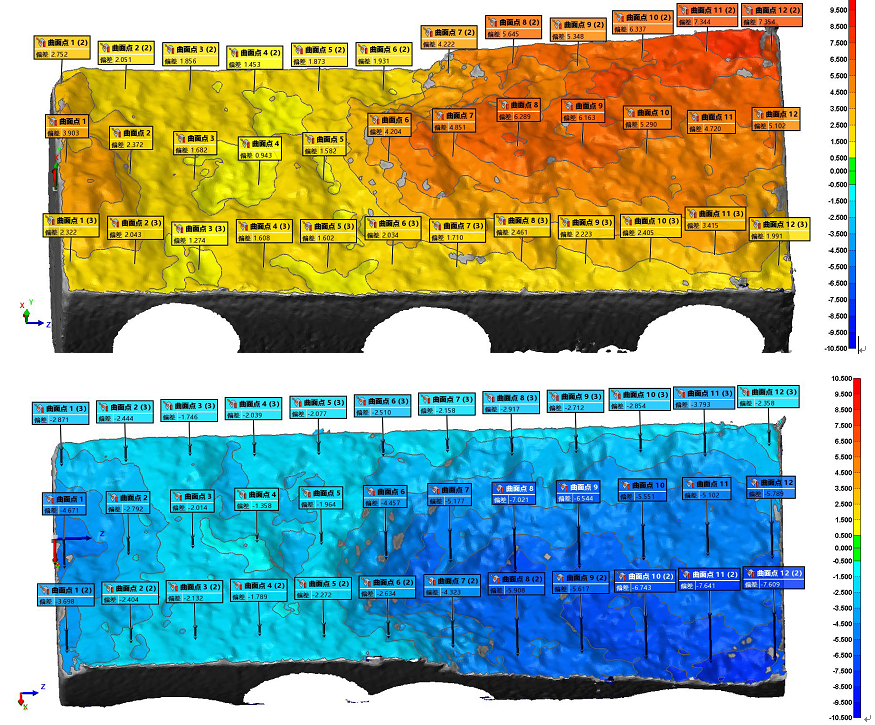

兩個裂面的偏差報告

 特點優勢

此案例充分體現了和傳統測量方式相比的優勢：

測量數據全面，始終保證全尺寸全數據測量，這保證后期分析的時候可以提取任何位置我們想要的數據。

高效便捷，前后測量半個小時，可能是傳統三坐標測量的半天的工作量。而且三坐標幾乎無法完成這種樣件的測量。

準確性高，特別是在裂開前后兩種狀態，能保證在一個坐標系下的定位方式，是傳統方法無法實現的。
