客戶需要對模具精密組件進行掃描獲取三維數據，用來對汽車配件模具精密組件進行質量檢測和后續的設計改型。

客戶的問題

1、汽車配件模具精密組件斜度較大且形狀不規則，一些部位難以測量。

2、使用傳統的測量方法，只能獲取汽車配件模具精密組件部分數據，對于曲面部分無法測量，導致獲取的數據量不完整，無法進行二次設計。

我們的方案

針對汽車配件模具組件的特征，中顯工程師提出解決方案中使用CREAFORM手持式三維掃描儀+逆向設計軟件Geomagic Design X進行模具模型的二次設計。

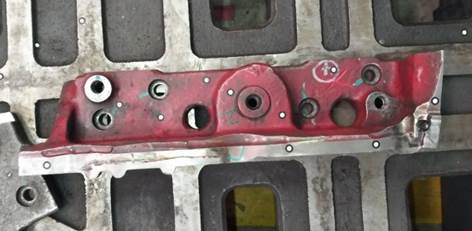

掃描樣件

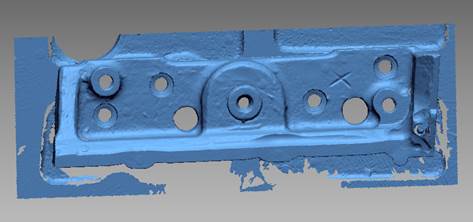

掃描數據

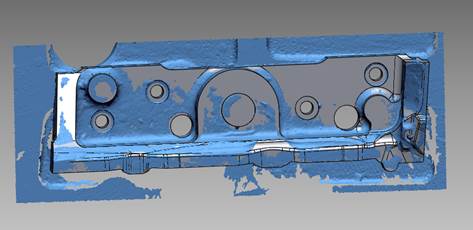

逆向設計結果

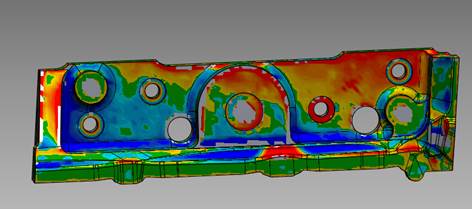

對結果進行檢測

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
