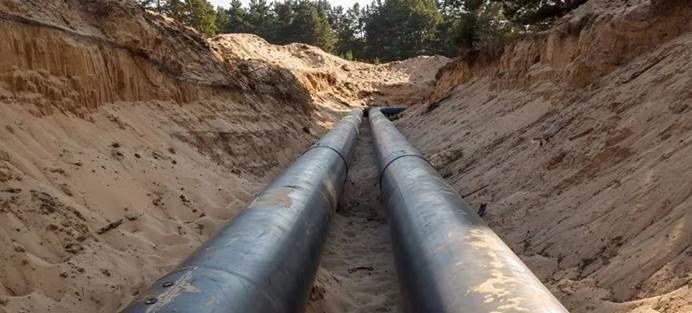

行業背景：傳統意義上來說，小型 NDT 服務公司很難躋身囊括各大 NDT 檢測公司的大聯盟，甚至在少數幾家管道所有者中也顯得微不足道。這并不是因為小型 NDT 服務公司不具備管道完整性評估技術或者無法提供管道檢測報告。原因主要在于這類公司缺乏可進行完整管道檢測的設備和工具。過去，僅有幾家服務公司擁有內部技術，可對長于 10 英尺的管道進行評估。但是，如果管道所有者需要對長于 20 英尺、30 英尺甚至 50 英尺的管道進行檢測并獲得 NDT 報告或者對此類管道檢測數據進行分析，那該怎么辦呢？必須進行更長時間的管道檢測，且通常需要更多人員來完成 NDT 數據采集項目。

中顯解決方案：如今，不論 NDT 服務公司市場份額或員工數量如何，均可進行完整管道檢測并生成 NDT 和管道檢測報告，可滿足期待采用更好更方式來評估管道基礎設施的管道所有者的需求。Creaform Pipecheck 5.0 是市場上用于管道完整性和管道安全性評估的 NDT 軟件，全面、簡單、易用且經濟實惠，如今用戶可以用它來分析長達 60 英尺的管道的腐蝕和機械損傷情況。這款軟件不僅可以掃描更長的管道，也可以更快處理數據并提供更加深入、可重復的管道檢測數據分析。Pipecheck 5.0 為 NDT 檢測公司提供了廣闊的靈活性以增強其服務能力，從而為此前無法企及的潛在客戶服務。

方案優勢：

ü  Pipecheck它是市場上用于管道完整性評估的NDT 軟件，該軟件已相當成熟，可測量長達18米（60英尺）的管道?？勺詣油瓿蓛?nèi)外部管道缺陷（如金屬腐蝕、凹痕和機械損傷）的現場檢測、探測及特征鑒定。檢測數據和結果可以追蹤，無需離開檢測現場即可利用新的檢測參數進行修正。

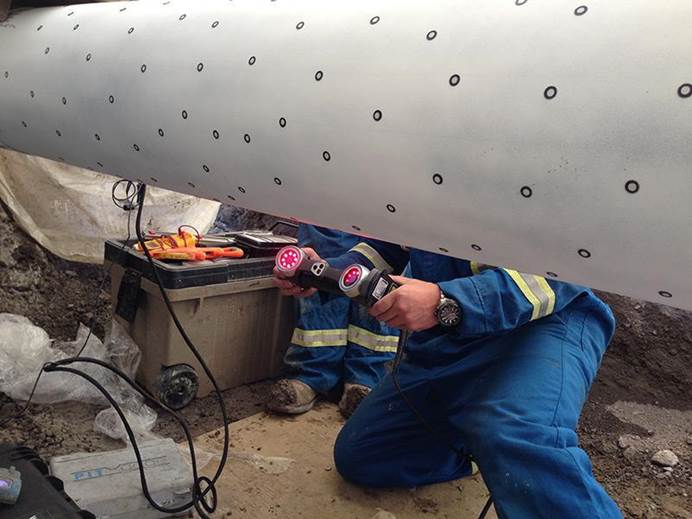

ü  Pipecheck現可在短時間內快速評估兩個接口間的整段管道。通過一次性掃描整個管道或采用多臺 HandySCAN 3D 同步掃描，可以節省時間和成本。這一NDT 解決方案通過更快速地分析和報告 NDT 數據采集，將管道安全性提升至全新水平。 NDT 服務公司和管道運營商因此可以對長達18米（60英尺）的管道進行管道完整性評估。

主要功能

• 自動應用相互作用規律

• 執行爆破壓力計算（ASME B31G、B31G 修訂版和有效面積方法）

• 針對所有特征生成壞情況概要及定制網格分辨率

• 提取所有特征的特征尺寸（長度和寬度）和深度

• 剪取工具可提供附加報告信息

• 從 Creaform 虛擬深度尺工具提取深度

• 評估管道內外表面或?qū)嶋H壁厚

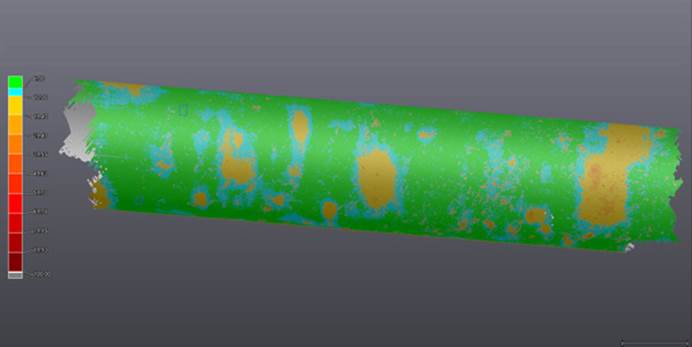

• 3D 和 2D 色譜圖，具有河底通路疊加功能

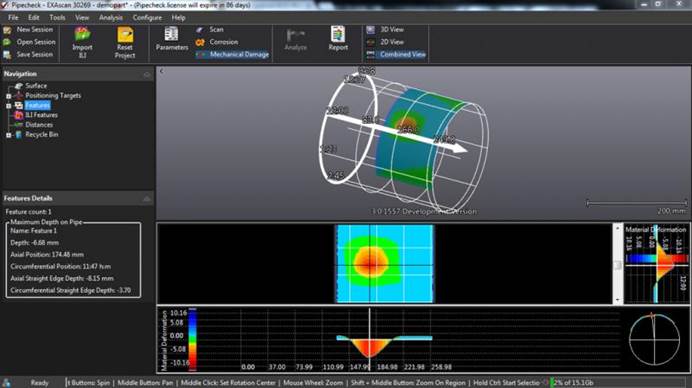

• 軸向和周向 2D 剖面

• 迅速、動態的深度分析：只需將鼠標懸停在每一點上，即可獲得局部材料損失量數據
