什么是模具鑲塊？

由于大型模具有的部位極易磨損，如果整體加工，成本較高，且不利于分工。一般會采用分塊的方式去加工，如果有部分磨損，只需要更換磨損部位就可以，這樣可以提高加工效率，且有利于降低成本。模具分塊后的組件叫做鑲塊。

客戶的問題

該客戶是汽車生產商旗下的模具制造公司，他們有一套汽車側圍的模具需要復制，以便于提高生產效率，擴大市場，。由于時間過長，模具的設計圖紙損壞，他們希望利用高科技來解決這一難題。

解決方案

該工件結構比較復雜，且精度要求比較高，因此我們使用CREAFRM HandySCAN手持式三維激光掃描儀。

下面以模具的其中一件鑲塊為例說明如何利用三維掃描、逆向工程等手段解決客戶的問題。

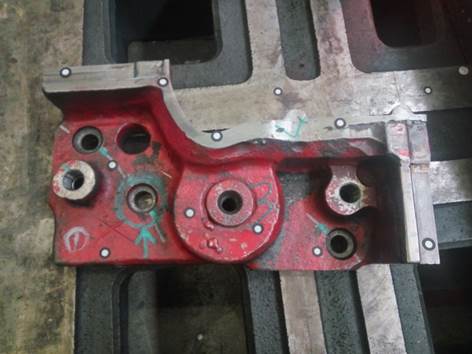

工件實物

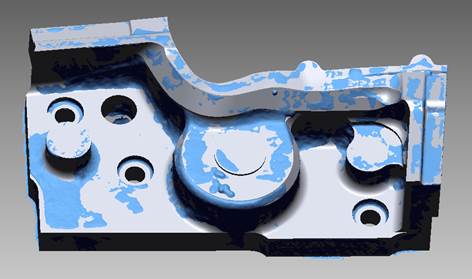

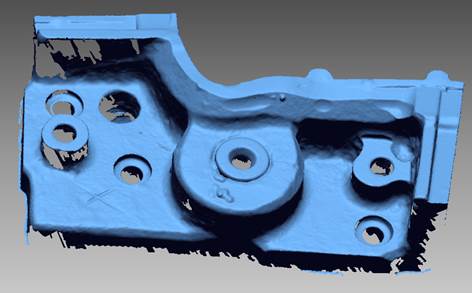

掃描數據

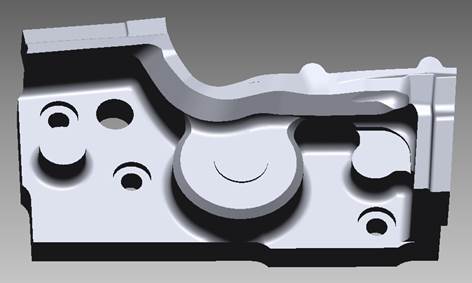

逆向設計結果

HandySCAN700的優勢

1）由于不存在測量力，因而適合于測量各種軟的和薄的工件；

2）數據采集速度快

3）由于是非接觸測量，可以對工件表面進行快速掃描測量；

4）多數光學測頭具有比較大的量程，在離工件表面很遠的地方（如40mm～450mm）也可對工件進行測量，且測頭的測量范圍也較大（50mm-300mm）。這是一般接觸式測頭難以達到的；

5）可以探測工件上一般機械測頭難以探測到的部位。優點就是工作距離大；

6）三角法測頭的測量精度大致在幾十微米左右
