客戶的問題

某煤礦采煤機由于長時間使用，齒輪機構中行星架磨損嚴重，由于市場上買不到配套行星架，逆向工程便是唯一的手段。

解決方案

傳統的生產方式是通過測量和數據采集，通過CAD軟件進行設計和重新制作。生產者耗時，費力的同時，不一定得到滿意的部件。就是采用接觸式的傳統測量方式，例如三坐標打點，專用的夾具檢具等，檢測效率也很低下，測量過程中很可能會對零件造成不必要的二次傷害而且存在較多死角。采用Creaform掃描儀Handyscan700系列光學掃描儀，在不對掃描工件造成磨損破壞的前提下提供可靠真實的三維數據。通過軟件可以根據掃描的數據獲取關鍵的尺寸，快速地制造出模型。下面是中顯公司為某機械制造商提供的解決方案。

具體操作

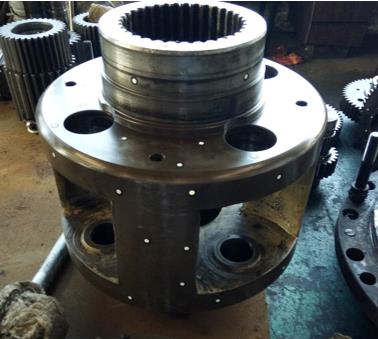

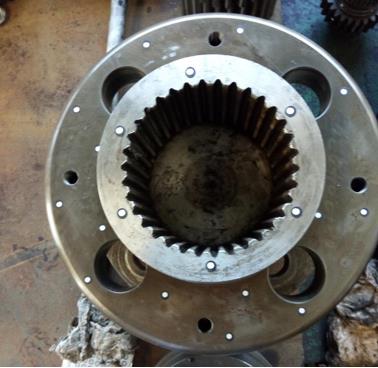

清理被測物表面油漬，給被測物貼定位標點。

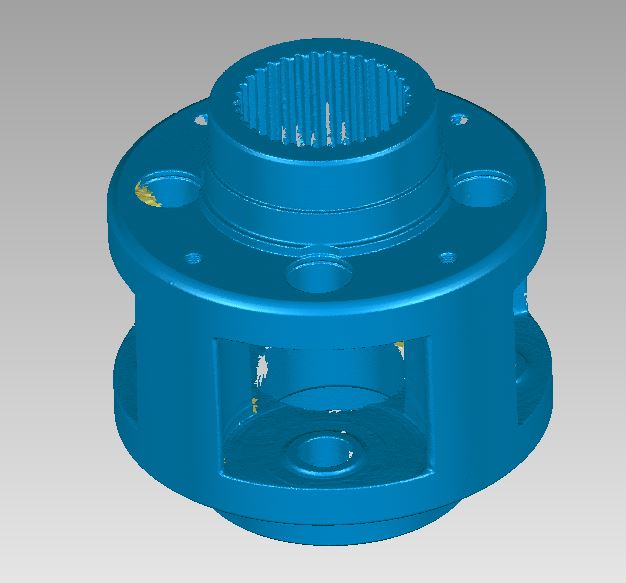

對被測物進行掃描，然后進行數據處理。

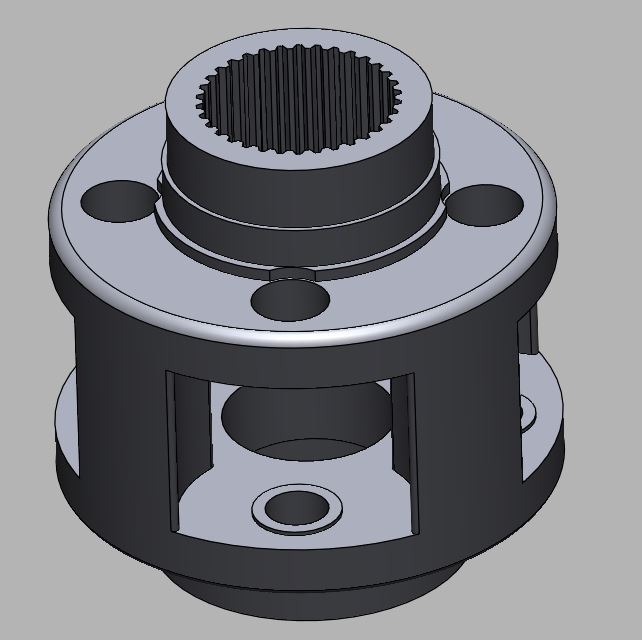

第三步：使用正逆向混合設計軟件Geomagic Design X進行逆向建模。

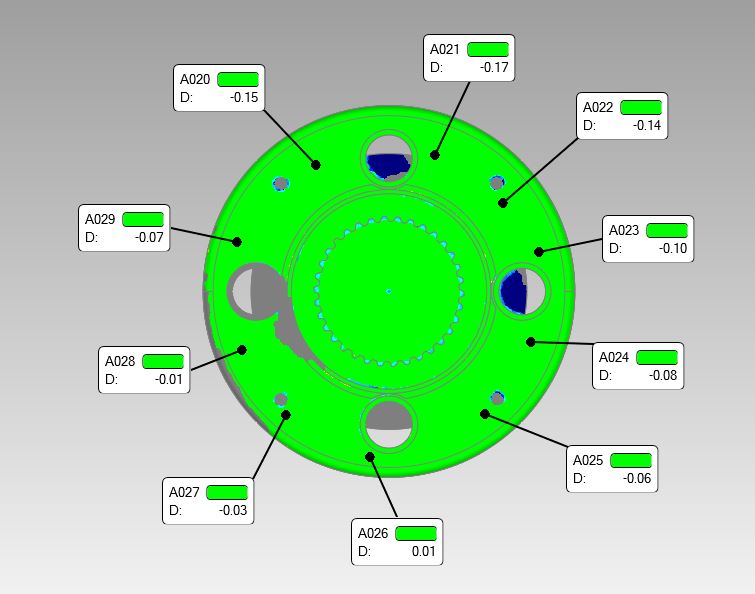

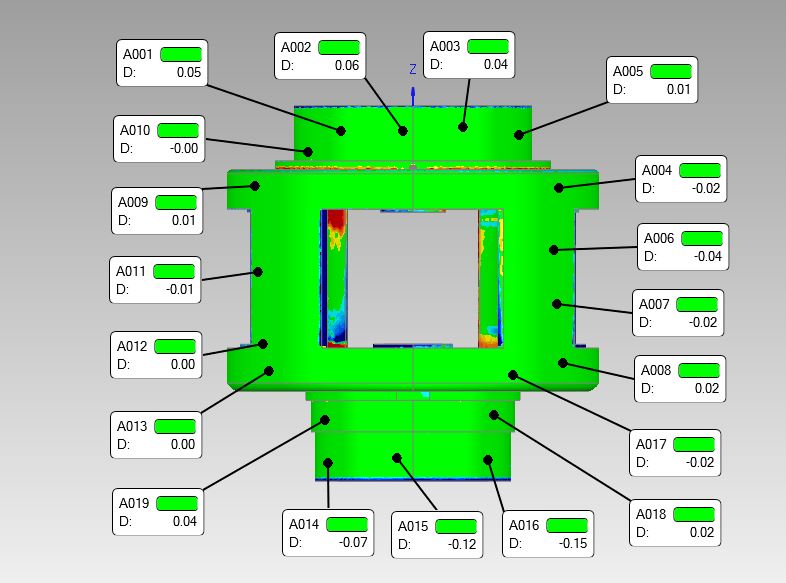

第四步：檢測逆向設計結果。

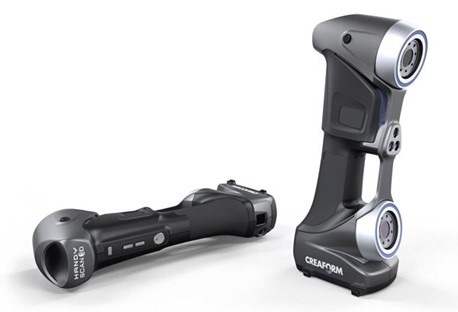

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
